Проектування технологічного процесу виготовлення гільзи циліндра 68-40-19.03

Abstract

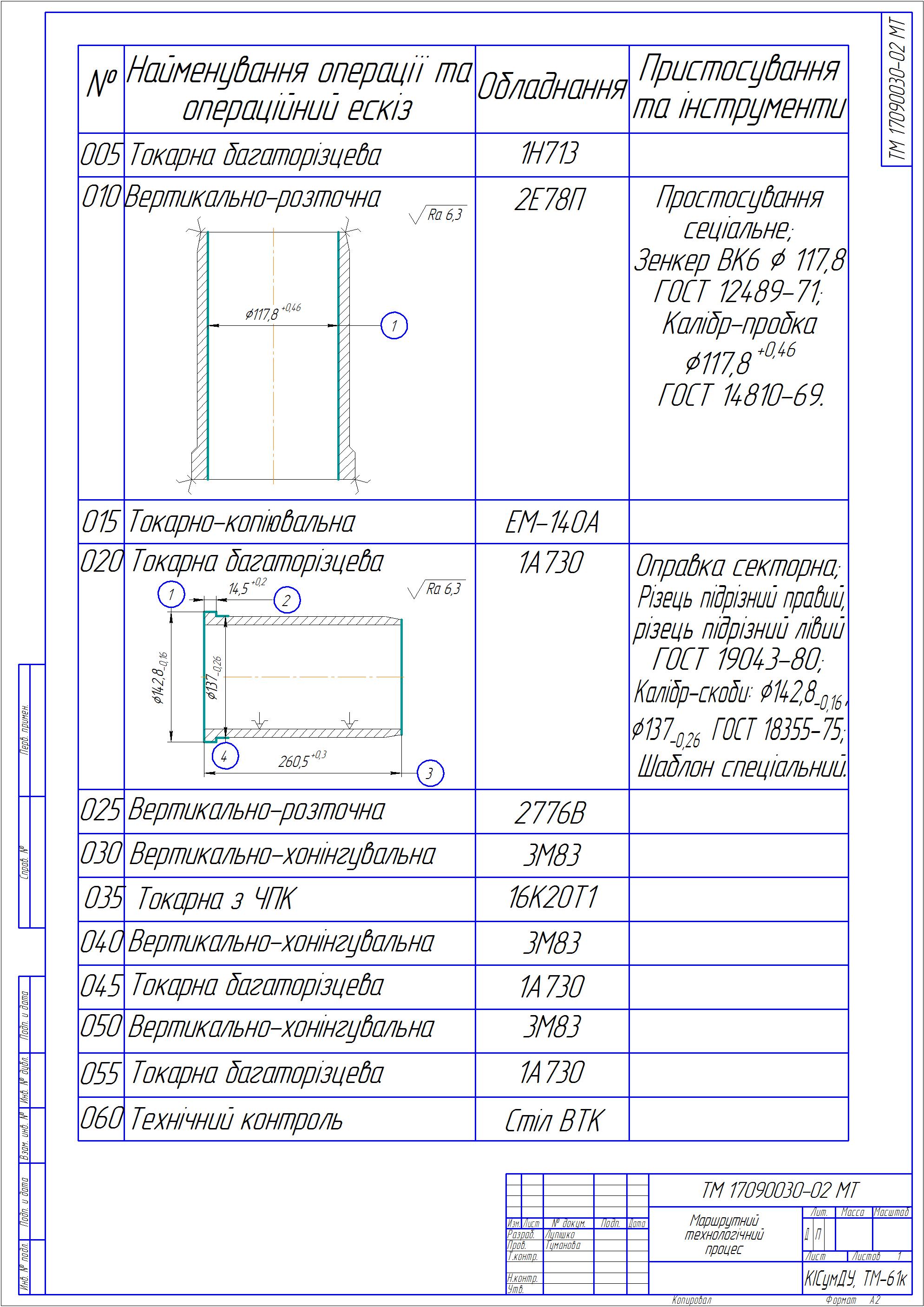

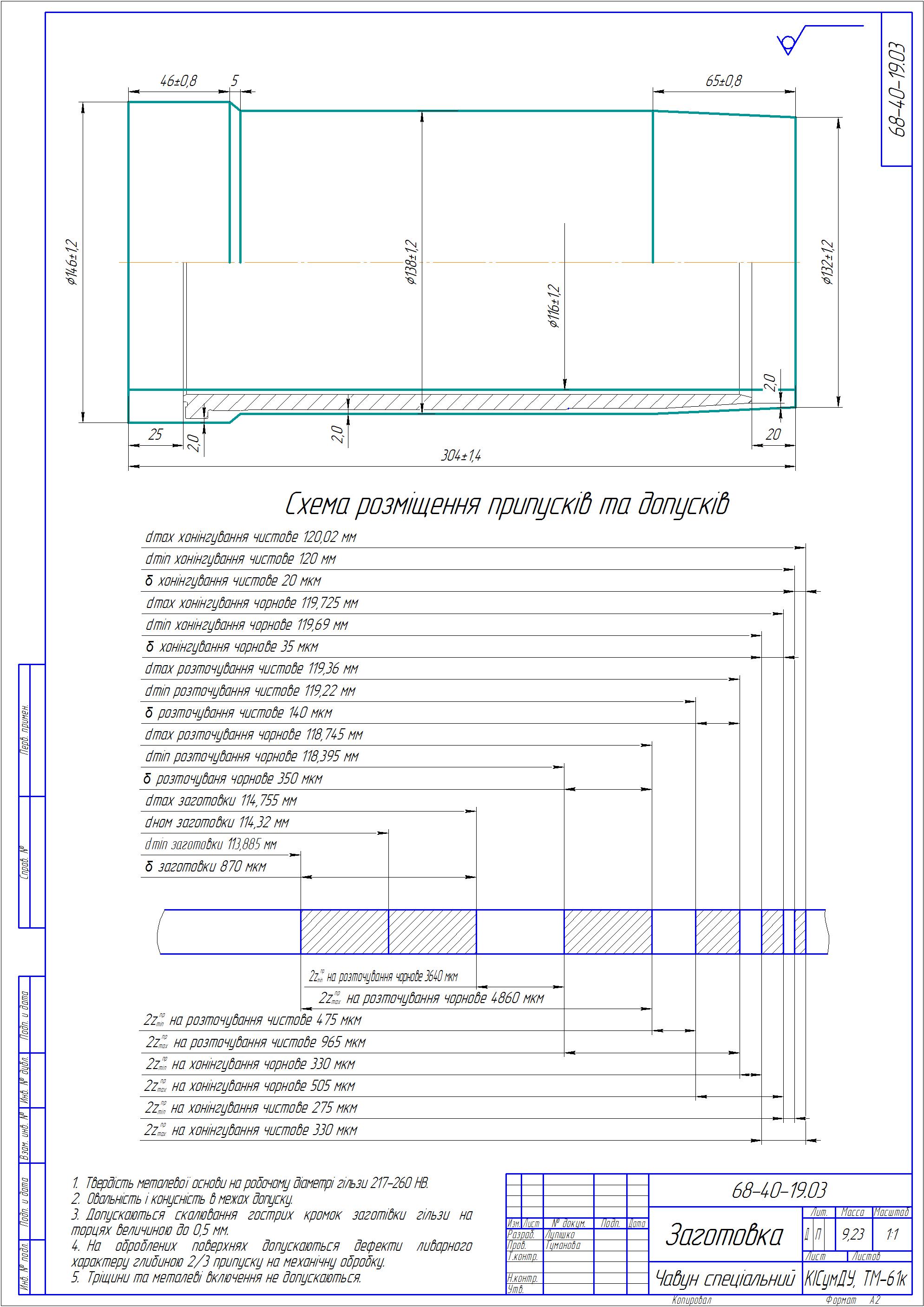

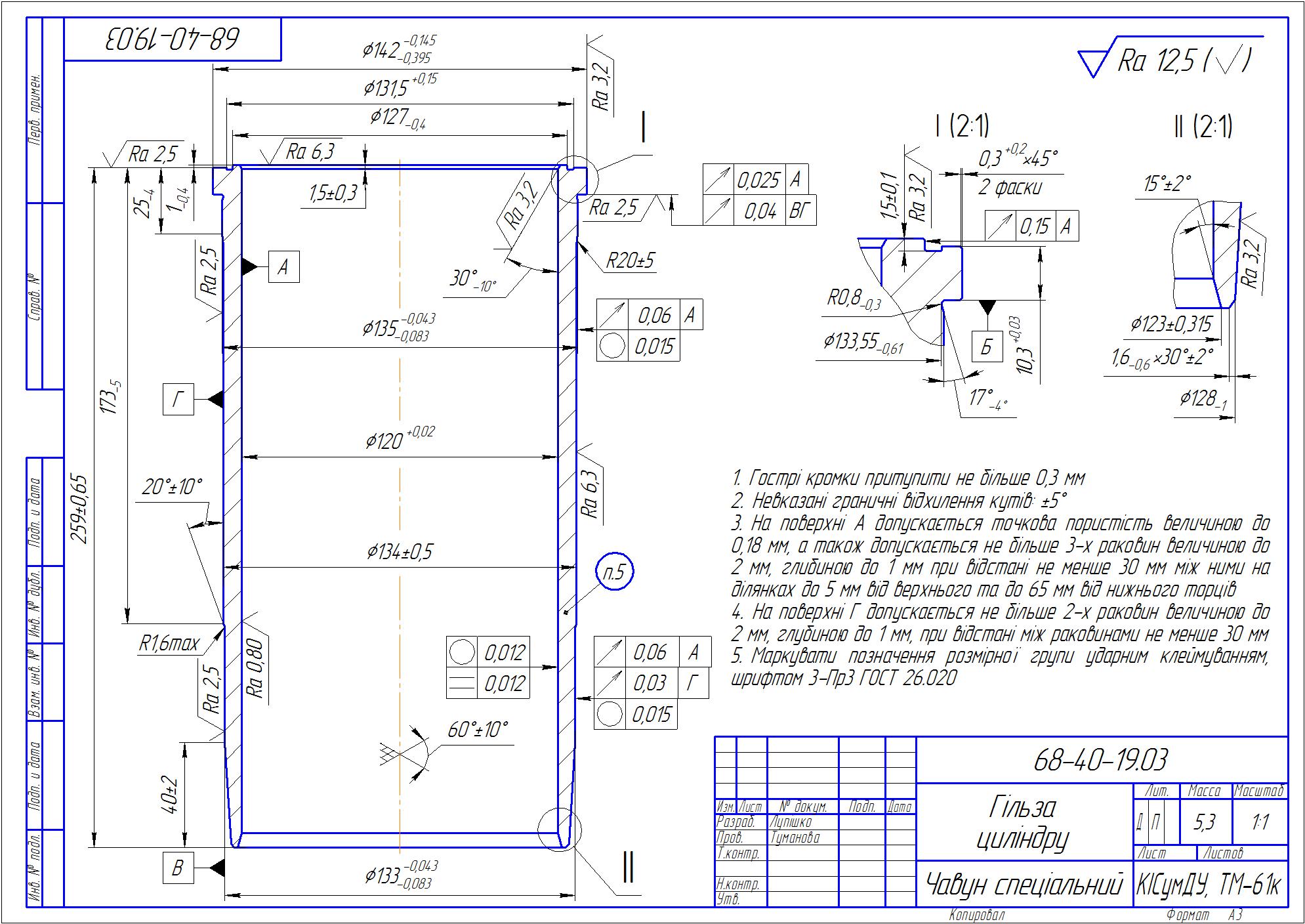

В даній роботі проаналізовані: службове призначення виробу, вузла та деталі, технологічні вимоги, що пред’являються до деталі, обґрунтований тип виробництва та спосіб отримання заготовки. В роботі під час аналізу існуючого технологічного процесу механічної обробки гільзи проаналізовані дві операції, а саме: вертикально-розточна та токарно-багаторізцева. При цьому обґрунтуванні: вибір схеми базування і закріплення заготовки, обладнання та технологічного оснащення, розраховані режим різання і виконано нормування часу. В графічній частині роботи представлено креслення деталі, заготовки, отриманої методом штампування та маршрутний технологічний процес виготовлення гільзи циліндра 68-40-19.03
